Atelier

La société Ewattch de Saint Dié implémente des solutions iot de suivi de consommation électrique de machine industrielles.

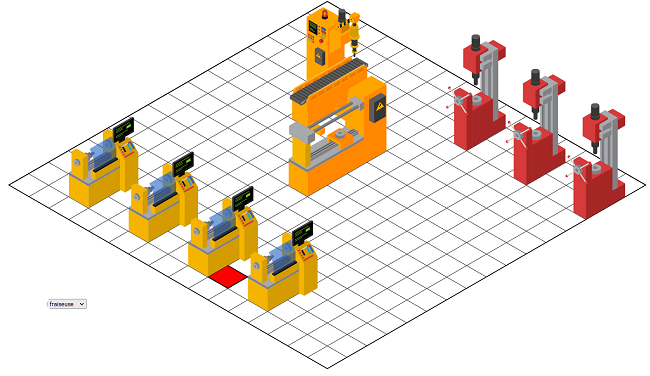

Un des module consiste à modéliser un atelier en 3D isométrique.

Reproduire ce module

Vous disposez des illustrations svg des machines.

#	machine	largeur	hauteur	échelle	origine x	origine y
1	inspection	66.860	69.700	1.7	14.20	69.700
2	cn	63.140	82.689	1.2	17.79	82.689
3	perceuse	40.580	79.180	1.6	13.99	79.180
4	tour	89.020	94.630	1.2	17.78	94.630
5	foreuse	63.250	97.190	1.35	14.25	97.190
6	robot	78.780	85.510	1.6	29.76	85.510
7	fraiseuse	80.130	98.880	1.33	15.44	98.880

Optimiser les fichiers SVG

Installer le composant nodejs svgo. Optimiser les illustrations des machines.

Attention : Il faudra peut être ajouter à la variable d'environnement PATH le dossier d'installation de svgo qui se trouve par défaut dans C:\Users\VotreCompte\AppData\Roaming\npm

Dessiner la gille

Dessiner un carré de 400px de côté, remplir avec un motif pattern de dessiner une grille avec un pas de 25px.

Appliquer une transformation isométrique à la grille.

Choix de la machine

Ajouter un champ de sélection select pour choisir la machine

Lorsque l'on clique sur la grille la machine sélectionnée est téléchargée, ajouter à l'illustration svg et positionnée sur la grille

Attention le téléchargement d'éléments extérieurs à la page html ne peut s'effectuer que si la page est hébergée sur un serveur web.

Installer le serveur web de développement Live Server dans Visual Studio. Cliquer sur le menu Go Live à gauche de la barre de statut de VS Code pour démarrer le serveur.

Fonctions Javascript

Pour vous aider dans le développement, voici quelques fonctions javascript utiles.

Transformer des coordonnées du plan de l'écrans en coordonnées isométriques. La valeur 360 correspond à un déplacement arbitraire pour centrer la grille dans l'écran.

function planToIsometric(x , y) {
  x = x - 360 / zoom;
  y = y;

  let X = x * Math.cos(angle) - y * Math.sin(angle);
  let Y = x * Math.sin(angle) + y * Math.cos(angle);

  x = X + Y * Math.tan(Math.PI / 6);
  y = Y / Math.cos(angle);

  return { x, y };
}

Transformer des coordonnées isométriques en coordonnées du plan

function isometricToPlan(h , v) {
  let Y = v * 0.86603;
  let X = h - Y * Math.tan(Math.PI / 6);

  let x = (X + Y * Math.tan(angle)) * Math.cos(angle);
  let y = (Y - x * Math.sin(angle)) / Math.cos(angle);

  x = x + 360;

  return { x, y };
}

Convertir du texte (récupéré avec une fonction fetch) en objet xml et extraire l'élément SVG.

const xml = new window.DOMParser().parseFromString(str, "image/svg+xml");
const svg = xml.children[0];

Fixer les attributs width et height en fonction des machines et ajuster au facteur d'échelle.

Décaler l'origine de la machine en fonction de la machine
